Perfetta per i bisogni del piccolo artigiano, che vuole fare un salto di qualità, con un investimento contenuto. Per la produzione di cucine e arredi su misura.
Alta precisione, flessibilità e capacità produttiva.
- Software semplice da programmare
- Macchina configurabile: scegli la tua soluzione!
- Completamente automatica
- Compatta 3 mq
- Manutenzione semplice, lubrificazione automatica degli assi, consumi ridotti
Esperienza decennale, 100% made in Italy, alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System.

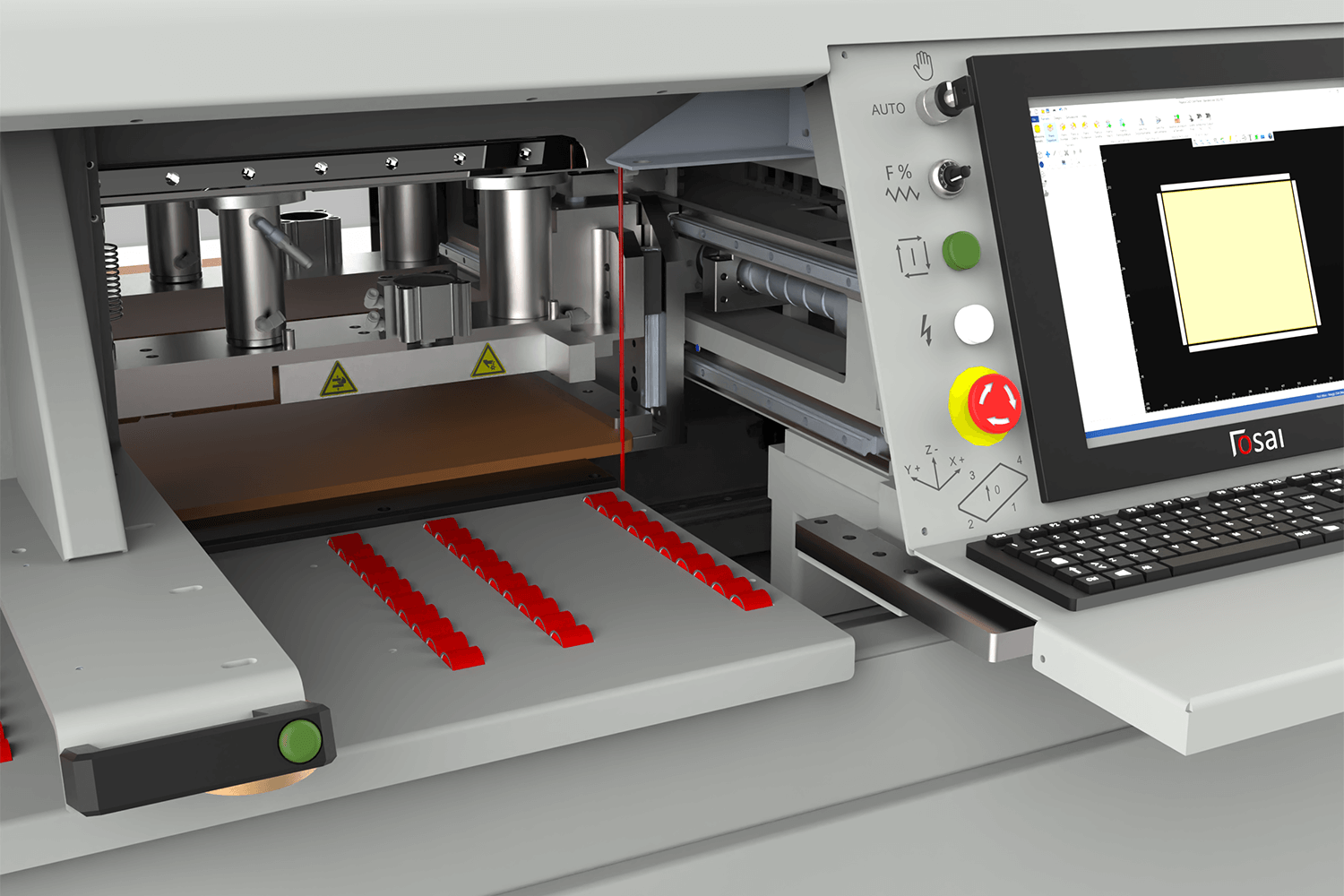

Foratrice programmabile con software semplice e intuitivo, 3 assi controllati X,Y,Z, con possibilità di taglio canale ed esecuzione di semplici operazioni di fresatura di base (accessorio) lavorazione dal basso e pannello passante. Movimentazione pannello con pinza e lubrificazione automatica assi. Macchina costruita secondo la normativa CE.
GRUPPO TESTA con mandrini indipendenti
N.7 mandrini verticali
N.1+1 mandrini orizzontali (TH1) per foratura fronte/retro
Accostatore pannello manuale ad alta precisione con scorrimento pattini a ricircolo di sfere
Lettore fine pannello Laser per accoppiamenti perfetti
Software per teleassistenza
Potente aspirazione e pulizia gruppo testa automatica con soffiatori
Piani d’appoggio, ben dimensionati, con rulli
Lubrificazione automatica degli assi (unico nella sua categoria)
MODALITA' di lavoro selezionabile lato operatore o a ciclo continuo
Imballo: fasciata su pallet (2630x1560x157 mm - Kg 74)
HARDWARE & SOFTWARE
- Sistema CNC OSAI OPEN LIGHT per programmazione e collegamento da remoto
- Software per disegno PEGASUS PANEL – VERSIONE LIGHT
- PC industriale ,Win10 IoTE 64bit LTSC SSD128GB_MSATA/0C, 128GB PROGRAM MEMORY on mSATA SSD CPU Intel Celeron J1900 - 4 GB RAM
- Monitor industrial LED 17”- Grado di protezione frontale IP 65 – Formato 4:3 – Risoluzione 1280x1024
Monitor industriale LED 17"
Protection degree (on front) IP65
Format 4:3
Resolution 1280 x 1024
Porta USB e porta Ethernet per importazione files, assistenza in linea e aggiornamenti software
"PROGRAMMA FACILE"
Interfaccia intuitiva a icone, inserimento dati passo-passo e simulazione del programma, conforme ai requisiti per il 4.0. Creazione e gestione di liste di lavoro, selezione ed esecuzione veloce dei programmi. Macro di lavorazione. Programmazione parametrica. Office Creator per programmare da ufficio. Importazione diretta dei più comuni files di disegno 3D ( accessorio) formati (-stp, -iges, -obj, -skp) e files 2D formati (-dxf, -dwg.) Importazione diretta di interi progetti di lavoro, creati con software cabinet, grazie ad un programma di decodifica semplice ( accessorio) . Aggiornamenti software gratuiti per prestazioni sempre al top!
Equipaggiamenteo configurabile secondo le necessità. Larghezza max. campo di lavoro 1200 mm su tutto il pannello. Portata fino a 70 Kg per top cucina e arredi speciali. Lavorazione con ritorno all' operatore o uscita posteriore del pannello.
Tempo di settaggio zero. 5 volte più veloce rispetto ad una foratrice monotesta e la più veloce della sua categoria: velocità asse 25 m/min con pannello (70 m/min senza).Tutte le lavorazioni in un solo ciclo di lavoro. L'assetto orizzontale della macchina facilita il caricamento dei pannelli. Importazione veloce dei programmi di lavoro con lettore di codice a barre.
Ampi e robusti piani di lavoro forniscono un solido punto di appoggio durante il ciclo di lavoro; Lettore fine pannello Laser per forature sempre precise.
Sempre precisa come il primo giorno grazie alla struttura portante in acciaio che resiste alle forti sollecitazioni. Pinza pneumatica con portata 70 Kg. Pressori doppi. Meccanica di altissima precisione, guide a ricircolo di sfere, motori brushless 1kW.
ASPIRAZIONE EFFICACE
N°2 bocchette di aspirazione diametro 120 mm, e una terza bocchetta diametro 80 mm, consentono un'aspirazione efficace anche durante le operazioni di fresatura più impegnative. Aspiratore idoneo con portata Q = 750 M3/h.
| Massima dimensione pannello X-Y-Z mm | ∞ x 1200 x 60 mm |
|---|---|
| Minima dimensione pannello X-Y-Z mm | 300 x 75 x 8 mm |
| Peso massimo pannello | 70 Kg |
| Massima velocità assi X-Y (con e senza pannello) | 25 m/min -70 m/min |
| Mandrini orizzontali doppi (asse X) | n.2 (TH1, TH2) |
| Mandrino orizzontale doppio (asse Y) | n.2 (TH3, TH4 ) |
| Mandrini verticali (asse Z) | n.12 (7X-5Y) |
| Interasse mandrini | 32 mm |
| Velocità rotazione mandrini | 3200 RPM |
| Lama integrata fissa (asse X) | n.1 |
| Diametro lama | 120 mm |
| Spessore lama | 4,3 mm |
| Velocità rotazione lama | 4000 RPM |
| Potenza motore (mandrini e lama) | 2,2 kW |
| Gruppo elettromandrino cambio manuale (potenza - tipo porta pinza - tipo attacco utensile - giri motore) | 3,6 kW, HSK 32, ER 25, 18.000 RPM |
| Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) | 3,6 kW, ER 25, 18.000 RPM |
| Gruppo elettromandrino cambio manuale (potenza - tipo attacco utensile - giri motore) | 4,5 kW, ER 32, 18.000 RPM |
| Potenza totale installata (full optional) | 10 kVA |
| Bocca aspirazione diam. | n.2 x 120 mm n.1 x 80 mm |
| Pressione aria | 6 bar |
| Consumo aria | Q. = 750 m3/h |
| Ingombri e peso netto | 2660 x 1560 x 1450 mm - 1725 Kg |
| Dimensioni macchina imballata (pallet) e peso lordo | 2650 x 1570 x 1680 mm - 1810 Kg |
Velocizza il processo di lavorazione durante la foratura verticale in linea ( opzione da richiedere al momento dell'ordine)
CODICE: 27845012- EVO
Velocizza il processo di lavorazione durante la foratura verticale in linea ( opzione da richiedere al momento dell'ordine)
CODICE: 27845011- EVO
Esecuzione dei due fori di accoppiamento in un unico ciclo, riduce del 50% il tempo di foratura ( opzione da richiedere al momento dell'ordine )
CODICE: 27845008
Permette di lavorare il pannello sul 4° e 5° lato ( opzione da richiedere al momento dell'ordine)
CODICE: 27845009
Riduce del 50% il tempo di foratura sul 4° e 5° lato ( opzione da richiedere al momento dell'ordine)
CODICE: 27845010
Per eseguire il canale per l' inserimento del fondo del mobile
Gruppo lama per canale ASSE X con utensile incluso diam. 120 mm, spessore 4,3 mm, D 20 / Z 24
(opzione da richiedere al momento dell'ordine)
CODICE: 27845013
Facilita la lavorazione dei pannelli lunghi
Rulliera indipendente 500x1500 mm (solo piano a rulli) 562x1540 mm ( ingombri totali ) , regolabile in altezza da 770 a 1.175 mm, portata max. 45 Kg / m - applicabile su entrambi i lati della macchina
CODICE: 27304100
Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte
Lo speciale attacco HSK velocizza la sostituzione e il settaggio dell'utensile
Gruppo elettro mandrino (router) CAMBIO UTENSILI MANUALE con CHIAVE A BRUGOLA - kW 3,6 - PORTA PINZA HSK 32 - attacco ER 25 diam. 16 mm- 18.000 rpm
( opzione da richiedere al momento dell'ordine)
CODICE: 27845752
Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte
Gruppo elettromandrino (router) - CAMBIO UTENSILI MANUALE con CHIAVE A SETTORE - kW 3,6 -attacco ER 25 diam. 16 mm- 18.000 rpm
( opzione da richiedere al momento dell'ordine)
CODICE: 27845754
Per l'esecuzione di semplici fresature di base : piccole svuotature ed asportazioni, realizzazione di semplici figure geometriche e scritte
Gruppo elettro mandrino (router) - CAMBIO UTENSILE MANUALE tramite CHIAVE A SETTORE - kW 4,5 - Attacco ER 32 - diam. 20 mm 18.000 rpm
( opzione da richiedere al momento dell'ordine)
CODICE: 27845755
Il lettore di codice a barre legge il codice applicato sul pannello e carica immediatamente il programma in macchina
CODICE: 00002202
Per creare i programmi di lavoro dall'ufficio o da qualsiasi PC, e caricarli in macchina con chiavetta USB o cavo di rete.
CODICE: 00002189
Per creare i programmi di lavoro dall'ufficio o da qualsiasi PC, e caricarli in macchina con chiavetta USB o cavo di rete
CODICE: 000002186
Risparmia tempo di programmazione importando direttamente in macchina, come files singoli, i disegni di mobili realizzati con software 3D
Importazione files 3D formati (.stl, .stp, .iges, .obj, .skp)
CODICE: 000002263
Risparmia tempo di programmazione utilizzando macro per lavorazioni complesse o ricorrenti
CODICE: EVO-macro-su-richiesta
Selezione di utensili consigliati dai nostri tecnici per iniziare subito in modo professionale
CODICE: 27825711
Facilita la lavorazione dei pannelli lunghi
Rulliera pieghevole (500x750) applicabile su entrambi i lati della macchina
CODICE: 27826902
Imballo in cassa di legno (2630x1560x1520 mm - Kg 108)
Raccomandata per spedizioni su lunghe tratte via terra o via mare per maggior sicurezza durante il trasporto ( opzione da richiedere al momento dell'ordine)
CODICE: 27845900
La macchina può lavorare in paesi che presentano voltaggi diversi rispetto agli standard europei ( opzione da specificare al momento dell'ordine)
CODICE:
Risparmia tempo di programmazione importando direttamente in macchina interi progetti di lavoro realizzati con software Cabinet
CODICE: 00002320

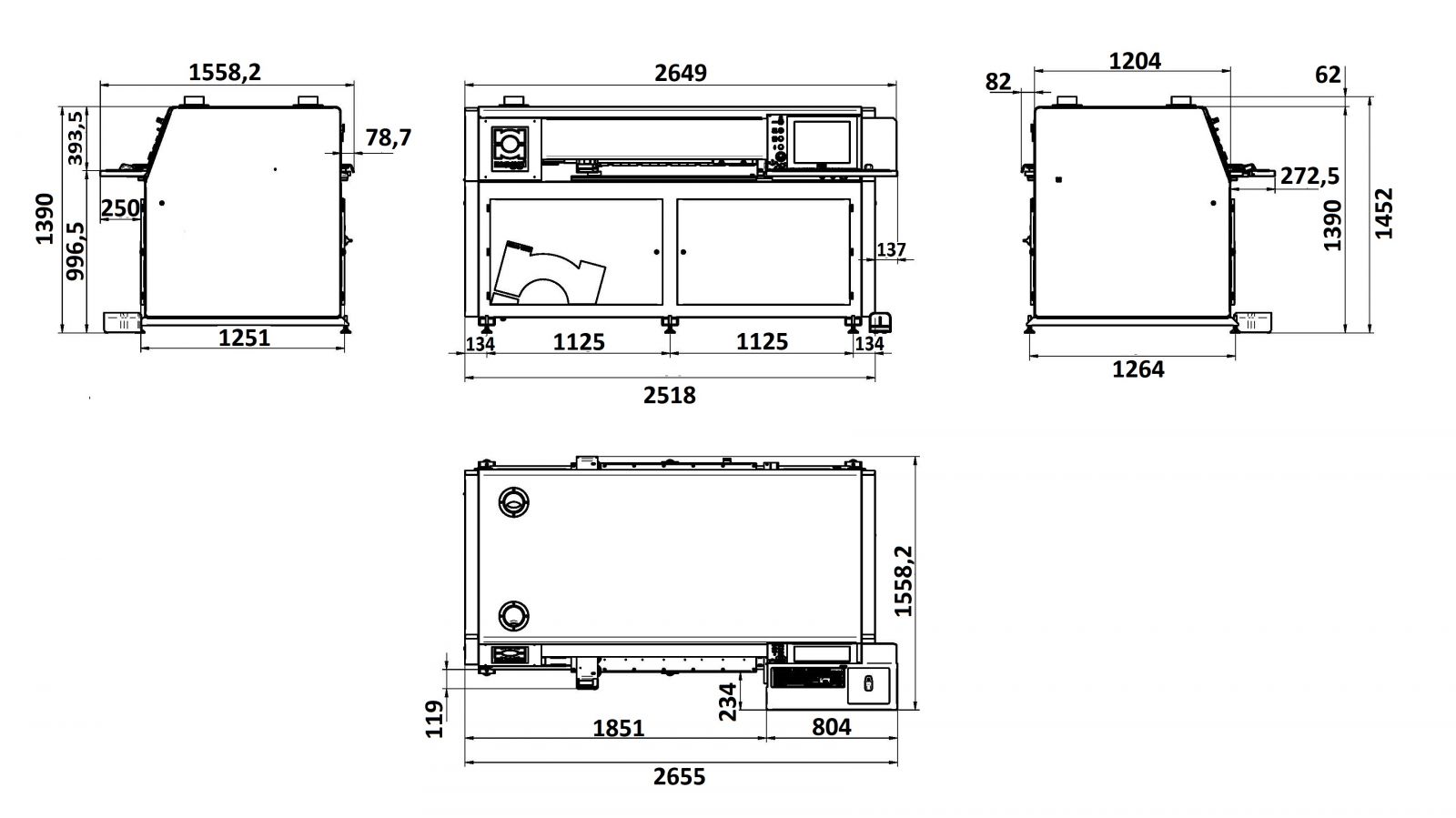

Si veda disegno allegato ....
Per la lubrificazione degli assi viene utilizzato OLIO IP HYDRUS OIL 32 articolo 00007907
La corsa utile della pinza sull'asse X è di 600 mm
Le variabili che determinano la velocità di esecuzione della macchina, e quindi la sua performance, rispetto ad un dato lavoro sono molteplici :
- Corsa della pinza
- Velocità spostamento pinza ( asse X) con e senza pannello
- Velocità spostamento testa ( asse Y)
- Velocità asse Z ( che viene impostata dall'operatore in base al materiale da forare, diametro del foro ecc...)
- Numero di fori da eseguire, il loro diametro e la loro profondità, la posizione dei fori sul pannello.
Pertanto, l'unico modo che abbiamo di poter stabilire il tempo di esecuzione della macchina per un dato lavoro è quello di analizzare il disegno con il programma da eseguire e fare una simulazione.
Per ulteriori informazioni sul prodotto e per una simulazione dei tempi di esecuzione, contattate senza impegno i nostri consulenti commerciali scrivendo a : sales@maggi-technology.com
La POTENZA INSTALLATA della macchina è di 10 KVA a pieno carico. Gli AMPERE DI ASSORBIMENTO sono 23A , sempre a pieno carico. I cavi di alimentazione sono quattro: le tre fasi (L1+L2+L3) + la terra. Non è previsto CAVO DI NEUTRO La sezione del cavo di alimentazione è di 4x6 mm q
Si veda disegno allegato
Si vedano disegni allegati ...
Si vedano disegni allegati ...
I gruppi elettro mandrino ( o gruppi fresa) , con cambio manuale, che forniamo come accessorio per la foratrice E.P. BS 1200 EVO sono equipaggiati con pinze ER tutte del tipo DIN 6499.
I diametri interni e le tolleranze invece variano come segue per le 3 tipologie di gruppo fresa disponibili:
1) Gruppo fresa codice 27845754 : PINZA ER 25 - fissa - diam. interno 16 mm ( diam. interno applicabile da 1 a 16 mm)
2) Gruppo fresa codice 27845755 : PINZA ER 32 - fissa - diam. interno 16 mm ( diam. interno applicabile da 2 a 20 mm)
3) Gruppo fresa codice 27845752 : PINZA ER 25 - con porta pinza HSK 32 - diam. interno 15 mm ( diam. interno applicabile da 1 a 16 mm )
La differenza fra il gruppo elettro mandrino ( gruppo fresa) con PINZE ER 25 e ER 32 FISSE e quello con PORTA PINZA HSK 32 la si può apprezzare nell'immagine allegata ...
Nel primo caso ( fig. A) l'utensile fresa viene inserito nella pinza del gruppo elettro mandrino integrato nella testa e, ogniqualvolta si desideri cambiarlo, si deve estrarre l'utensile e metterne un' altro, andando ad aggiornare ogni volta i settaggi utensile sul software ( lunghezza, diametro ecc. ... tempo stimato per il cambio 10 min.).
Nel caso sia presente il porta pinza HSK 32, invece, ( fig. B) è possibile sfilare l'intero porta pinza dal gruppo elettro mandrino, con l'utensile ancora inserito, ed agganciare un nuovo porta pinza, anch'esso con la punta già inserita; in questo modo (avendo precedentemente settato i valori della nuova punta nel software e avendoli salvati), si potrà cambiare fresa molto più rapidamente richiamando semplicemente il settaggio interessato, ed evitando, ad ogni cambio di utensile, di ripetere il settaggio da capo ( tempo stimato per il cambio 2 min.).
Acquistando più porta pinza HSK 32 sarà possibile creare il proprio magazzino utensili sempre pronto all'uso !
PORTATA MASSIMA : 750 m3 / h. requisito minimo
PRESSIONE : 4.800 Pascal - requisito minimo
VELOCITÀ ASPIRAZIONE ( tubo diam. 160 mm) : 25 m/sec. , max. 50 m/sec.
SUPERFICIE FILTRANTE :17 m2 - requisito minimo
DIAMETRO E NUMERO BOCCHE ASPIRAZIONE : n.2 x 120 mm n.1 x 80 mm
LARGHEZZA CANALE
Teoricamente, con il gruppo lama della BS 1200 EVO, si possono realizzare canali di qualsiasi larghezza, poiché, basta ripetere il ciclo di taglio più volte, fino ad ottenere la misura desiderata. Considerando, invece, un unico ciclo di lavoro, la larghezza massima che si può ottenere è quella dello spessore della lama.
La lama inclusa nel gruppo taglio ha uno spessore di 4 mm, tuttavia, si possono montare lame con spessore fino ad un massimo di 8 mm
PROFONDITA' CANALE
La profondità massima del canale che si può realizzare è di 22 mm
La pressione pneumatica ottimale è di 6 Bar costanti a 5000 l/min per ciclo di lavorazione
La lunghezza massima e minima delle punte che posso applicare su tutti i mandrini orizzontali della BS EVO 1200 è rispettivamente di 77 mm e di 57 mm
La fresa della BS 1200 EVO può eseguire fresature dal basso verso l'alto ( fresa in posizione verticale rispetto al piano di lavoro) e solo sulla superficie del pannello, non sullo spessore ( es. scassi per inserimento di serrature o di giunzioni tipo Clamex) poiché il gruppo non dispone di rinvio angolare
- SOFTWARE DI PROGRAMMAZIONE ( PEGASUS) : "TECNO PROGRAM" ( Italia)
- SISTEMA DI MOVIMENTAZIONE ASSI : "DELTA" ( Taiwan)
- COMPONENTI PNEUMATICI : "SMC" ( Italia)
- GRUPPO TESTA ; "FAM" ( Italia) su progetto Maggi
La corsa massima dell'asse Z è di 70 mm
L'altezza massima della foratura orizzontale è di 30 mm su 3 lati ( lato anteriore e posteriore del pannello e lato opposto alla pinza di movimentazione) e di max. 20 mm sul lato della pinza
La lunghezza massima e minima consentita per le punte verticali è rispettivamente di 85 mm e 57 mm
Nell'immagine allegata viene mostrato lo spazio di lavoro necessario per la BS 1200 EVO
La massima profondità di fresatura è di 52 mm ( max. lunghezza fresa 110 mm - utile 52 mm)
No, per il momento la versione con motore monofase per questi due modelli NON è prevista.
Per le foratrici E.P. non è prevista al momento la versione conforme alle normative CSA
I dispositivi software ( es. licenza per programmare da PC) e i dispositivi meccanici accessori ( es: rulliera, kit utensili) possono essere applicati sulla macchina anche dopo l'installazione, mentre i gruppi di lavoro aggiuntivi no! ( gruppo lama, mandrini aggiuntivi ...) Salvo richiedere un upgrade all'azienda da effettuarsi in sede, ad opera di tecnici specializzati, che sarà totalmente a carico del richiedente ( trasporti andata e ritorno inclusi) .
La certificazione ATEX è una direttiva europea che si applica ad apparecchiature che possono essere utilizzate in ambienti potenzialmente esplosivi.
I prodotti Maggi, in particolare in motori utilizzati, non sono certificati ATEX.
Per maggiori informazioni potete contattare il nostro ufficio assistenza ( service@maggi-technology.com
Potete identificare ciascun ricambio, all'interno dell'area parti di ricambio sul sito al seguente link : https://www.maggi-technology.com/it/
Identificare un ricambio è facile, sul sito esiste una funzione "identifica ricambi" alla quale si può accedere da diversi punti del sito stesso : in alto ad ogni pagina sulla barra, dalla HOME e tramite MENU nella sezione dedicata "RICAMBI ( come si vede da immagine allegata) e nella sezione "ASSISTENZA " - "assistenza post vendita" in basso alla fascia contatto.
Una volta all'interno della funzione "identifica ricambi" basterà inserire il codice della macchina nella finestra di ricerca e compariranno i relativi esplosi con i codici di tutti i ricambi; per conoscere il prezzo di ciascun ricambio potete contattare direttamente il nostro service tramite mail : service@maggi-technology.com o chiamando +39 0571 635 433, oppure chiedere al rivenditore MAGGI più vicino a voi; lo trovate nella cartina rivenditori sul sito, al seguente link: : https://www.maggi-technology.com/it/contatti/mappa-rivenditori
Per stampare o scaricare i contenuti testo e immagini della scheda prodotto, basta che clicchiate sul link . pdf presente sotto l'immagine principale del prodotto di interesse ( come si vede nell'immagine allegata) ; dopodiché potete decidere, all'interno del vostro programma di stampa, se procedere a stampare direttamente il documento ( la qualità della stampa dipenderà dalle vostre impostazioni ) o a creare il file pdf ( il file .pdf stampa è piuttosto pesante, vista la presenza di molte immagini; per invio del documento tramite e-mail, si consiglia di salvare il documento usando l'opzione "salvare . pdf con dimensioni ridotte"
La Maggi garantisce la disponibilità dei ricambi fino a 10 anni dalla data di fabbricazione del prodotto.
Per ricambi più vecchi di 10 anni la disponibilità non è garantita ; si può inviare una richiesta al nostro servizio post-vendita ( service@maggi-technology.com ) specificando codice della macchina in questione, anno di costruzione e inviando una foto del prodotto e del componente del quale si fa richiesta.
La tolleranza dei voltaggi indicati è di + / - 10%
Per permettere ai consulenti Maggi di valutare se una certa lavorazione è realizzabile con una delle loro macchine devo fornire le seguenti informazioni e dati:
- Dimensioni del pezzo da lavorare ( larghezza, lunghezza, spessore, peso)
- Materiale ( pannello di MDF, truciolare, multistrato .... legno massello ... ecc. ecc. )
- Tipologia di lavorazione da eseguire ( inviare disegno o file pdf)
- Produttività richiesta ( n° pezzi al giorno / settimana)
- Tipologia prodotto finito e possibilmente foto dello stesso
Al momento dell'ordine è possibile richiedere un motore con voltaggio diverso da quello standard ( V 400 - 50 Hz - 3PH), o in versione monofase ( solo per i prodotti che lo prevedono) , ma non è possibile avere un motore più potente.
