Maggi Technology

FORATRICI MONOTESTA

BORING SYSTEM
23

Foratrice monotesta, multimandrino, semiautomatica

Per foratura orizzontale e verticale di pannelli e legno massello, per arredamento in genere.

- Compatta 1 mq
- Dimezza i tempi di lavoro rispetto ad una foratrice da banco

Esperienza trentennale con oltre 20.000 macchine prodotte. 100% Made in Italy. Alti standard di qualità e affidabilità grazie al metodo di produzione lean, Toyota System.

CARATTERISTICHE TECNICHE MODELLO

Mandrino ad attacco rapido interasse 32 mm. Ribaltamento pneumatico della testa da 0° a 90° in ogni posizione. Ampio piano di lavoro in acciaio. Predisposizione per l’aspirazione. Macchina costruita a norma CE.

EQUIPAGGIAMENTO STANDARD

N.1 motori 2 HP

N.2 pressori di bloccaggio anti infortunistici brevettati

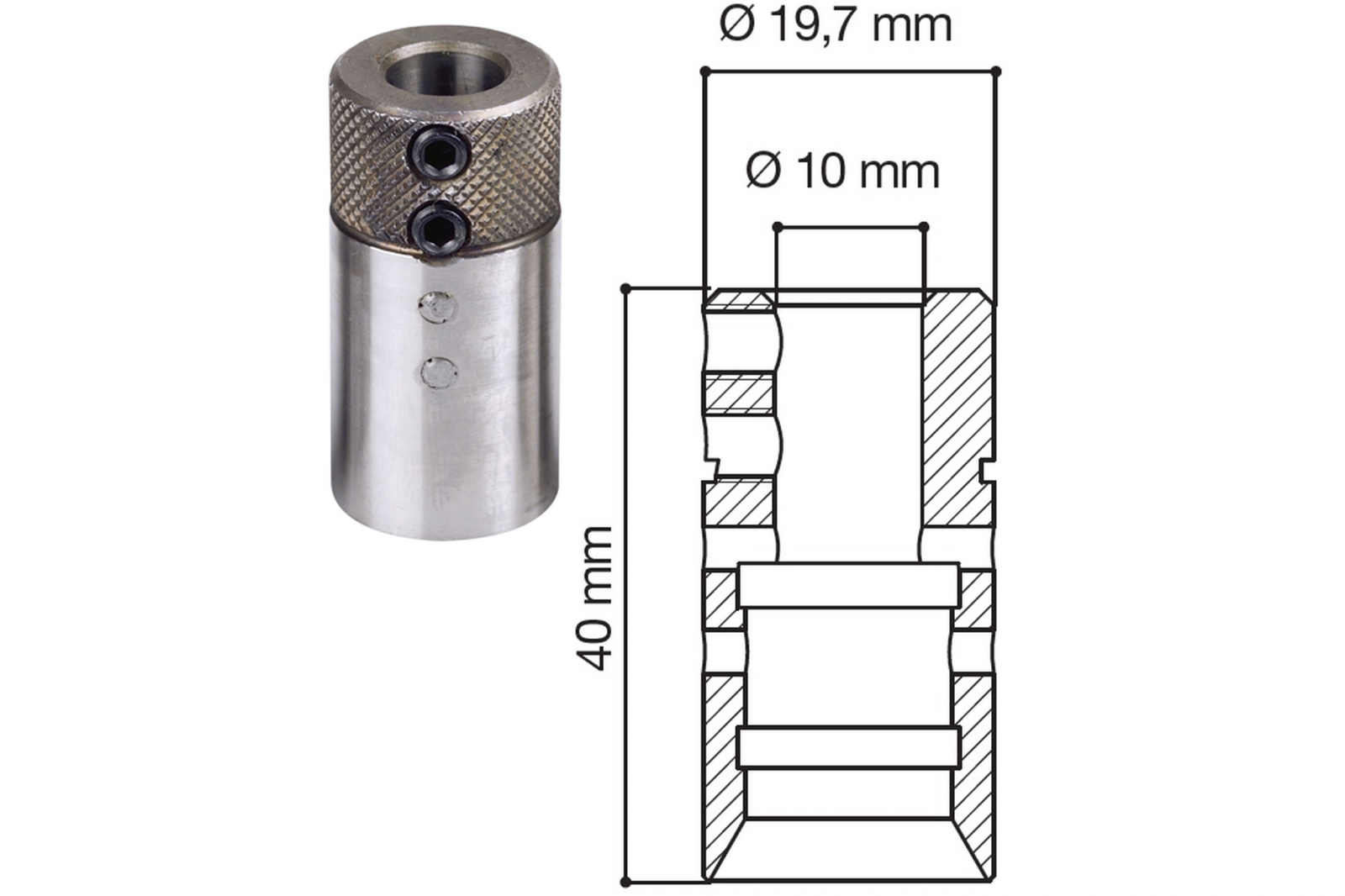

N.5 porta punte ad attacco rapido

N.2 aste in alluminio da 1500 mm con 4 battute di rif.to

N.2 Squadre sul piano di alta precisione con contatore numerico decimale e sistema di esclusione dal piano

N.2 battute fisse a 37 mm per fori cerniere

Regolazione Altezza della testa dal piano con contatore numerico

Spiral System sistema di regolazione rapido della profondità di foratura

Battuta posteriore corsa max 300 mm

Imballo - cassa di cartone sovrapponibile. Predisposizione per l'aspirazione

Costruita a norme CE

APPROFONDIMENTI

ESECUZIONE RAPIDA ORIZZONTALE

Grazie all'interasse di 704 mm e all'ampio piano d'appoggio, si forano contemporaneamente 2 pannelli di larghezza max 348 mm.

ESECUZIONE RAPIDA VERTICALE

Foratura fianchi da 3000 mm in 4 passaggi.

ACCOPPIAMENTI PERFETTI

Le squadrette sul piano regolabili con contatorI numerici garantiscono precisione e velocità di settaggio per un perfetto parallelismo delle lavorazioni.

SETTAGGIO VELOCE

Regolare la PROFONDITA' DI FORATURA è facile con Spyral System e recupero automatico di 10 mm per la foratura verticale.

FLESSIBILE

Fora da 0° a 90° a tutte le gradazioni.

TENUTA PANNELLO IN SICUREZZA

Pressori con posizionamento rapido, antinfortunistici. Garantiscono stabilità e tenuta perfetta del pannello e forature sempre precise.

APPROFONDIMENTI

PRODUTTIVITA'

Dimezza i tempi di lavoro rispetto ad una foratrice da banco.

POSIZIONAMENTO RAPIDO E PRECISO DEL PANNELLO

Due aste in alluminio 1500 x 80 mm con 4 battute di riferimento.

BATTUTA POSTERIORE

Battuta posteriore fino a 300 mm consente il foro centrale su fianco armadio senza uso dell'asta.

BATTUTA PER CERNIERE

Battuta fissa a 37 mm per fori fissaggio della cerniera sul fianco.

STRUTTURA SOLIDA

In acciaio, testata per durare nel tempo, verniciata a polvere, anti-corrosione, ecologica. Testa a forare in alluminio, ingranaggi in acciaio rettificato.

POSIZIONAMENTO RAPIDO E PRECISO DEL PANNELLO

Due aste in alluminio 1500 x 80 mm con 4 battute di riferimento.

APPROFONDIMENTI

PREDISPOSIZIONE PER PUNTE DI GRANDE DIAMETRO

Il pettine presenta 3 posizioni predefinite in corrispondenza delle quali è possibile eseguire forature con punte di grande diametro, senza bisogno di effettuare ulteriori regolazioni sulla testa.

FORATURA VELOCE CERNIERE

Possibilità di applicare gli aggregati per cerniera nelle varie tipologie disponibili ( BLUM, HETTICH, SALICE, , GRASS) e poter così realizzare i 3 fori necessari, in un unico ciclo di lavoro.

SCHEDA TECNICA

Mandrini	N. 23
Mandrini sinistri e destri	N. 11 - N. 12
Interasse mandrini	32 mm
Interasse massimo di foratura	704 mm
Diametro massimo utensile	40 mm
Profondità foratura massima	65 mm
Altezza max foratura orizzontale	55 mm
Altezza piano di lavoro	860 mm
Dimensioni piano di lavoro	949 x 350 mm
Spessore massimo pannello (con accessorio*)	60 mm (130 mm *)
Dimensione massima pannello	960 x 3000
Motore	HP 2 / KW 1,5 - RPM 2800
Motore passo-passo
Motore passo-passo 2
Attuatore lineare
Pressione impianto pneumatico	BAR 6/8
Consumo aria compressa per ciclo di lavoro	10 NL
Cappa aspirazione diametro	80 mm
Ingombro macchina	1285 x 872 x 1300 mm
Dimensione imballo macchina	1115 x 950 x 1050 mm
Dimensione imballo asta	1500 x 120 x 60 mm
Peso lordo	301 Kg
Peso netto	kg 271
